结构
百叶窗式环保焚烧垃圾筛分机是采用两台反方向运转的振动电机作为激振源,振动轨迹为直线,料槽为封闭式(无扬尘和气味泄漏),座式安装。

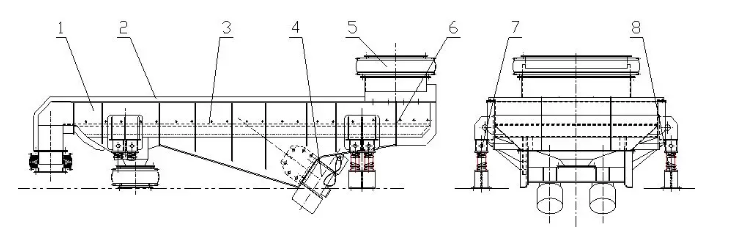

1、筛箱 2、观察清理口 3、百叶窗筛网 4、振动电机 5、接口柔性接头 6、承料板 7、减振弹簧 8、下支座
不可燃炉渣与流化介质的混合物从流化床排出后,经过水冷降温再输送到百叶窗式环保筛分机。但混合物水冷后的温度还达到300℃左右,振动筛长期在高温环境下运行。为保证高温环境下设备运行的性能不受影响,设备所有与物料接触部分的材质为SUS310S;采用耐高温振动电机,振动电机的防护等级为H级。
为达到环保要求,防止有害气体泄漏,本振动筛为全密封结构。所有接口配有柔性接头,具有较好的密封性、耐高温、耐腐蚀性,能有效的隔离本设备的振动传递。
百叶窗式环保筛分机设有多个观察清理口,观察口尺寸按人孔规格设计,采用快开式盖板结构,方便观察、清理及更换筛板。
工作原理
百叶窗式环保筛分机的外形布置形式跟ZS直线振动筛和惯性式给料机很相似,但工作原理与ZS直线振动筛和惯性式给料机有着本质的区别。传统的振动筛为保证筛分效率、防止堵孔,物料在筛面上一般呈抛掷式向前运动。而百叶窗式环保筛分机设计时选用小激振角,物料在筛板上近乎滑动式向前运动。但较小的激振角使该类型筛分机的筛分效率明显降低。为保证筛分效率,在满足工艺布置的情况下,应尽可能增加其筛分长度。
