垃圾分拣装置结构
产品详情

1.垃圾分拣装置结构


根据对现有国外的垃圾圆筒筛和国内多种其他用途的圆筒筛的调查利研究,圆筒筛有很多类别。根据同一圆周上筛片的多少可分为单片筛和多片筛结构。单片筛便于制造,但是安装和更换不方便。多片筛在制造要求上相对复杂,但是更换很方便,方便维护。


筛筒的结构形式有很多种:圆形、多边形和圆加多边复合形。通常采用圆形,因为因形平衡度好,圆转平稳,加工简单。多边形和复合形的平衡度差,运转震动冲击大适宜圆筒直径较大和速度较低的情况。在本设计中,我们设计筛筒结构为圆形。采用多筛片安装到筛架上,方便拆卸更换和维护。筛筒的两边同时设计滚圈,作传动环使用。


筛片的设计

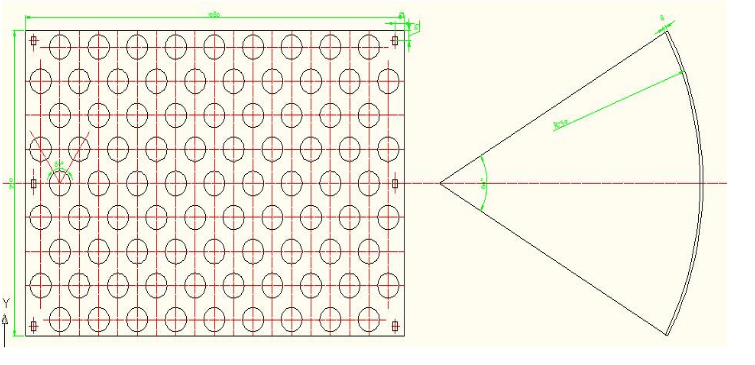

筛片材料采用8mm厚的Q235钢板,采用11m宽、8mm厚的钢板制作。筛筒采用同一旋转面六筛片组合,每片筛成6俨弧,内接圆直径为1500mm。筛孔的形状有方孔、圆形孔、六边形孔等。我们将筛孔设计为60因形孔。筛片设计如图2-3所示。通过螺栓与筛架联接,方便拆卸和维修。根据设计要求的筛简直径1.5m,筛片展开为1080mm总共48块筛片采用钢板16块×774mm。可以采用1.1m宽、2.4m长的钢板分为三块。
